SZR系列热矿筛

详细说明

概述

SZR系列热矿振动筛**烧结厂完成热烧矿的分级和向冷却设备均匀给料作业，是我公司的**产品之一。根据用户的要求，我公司承担不同规格型号热矿筛的设计制造。

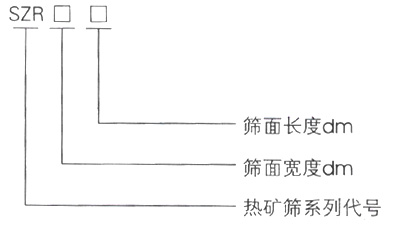

型号说明

工作原理和结构特点

SZR系列热矿振动筛为座式安装，采用双轴振动器振动。双轴振动器两根轴由两台电动机分别带动做反向自同步旋转，使筛箱产生直线振动。电动机安装在筛箱侧面的固定支架上，故电动机不参振。
　　电动机和双轴振动器之间，两台双轴振动器之间均采用万向联轴器连接，万向联轴器同时具有角度和长度的补偿作用，可以满足筛机工作时电动机和激振筛的相对位移要求。
　　根据电动机和振动器安装位置的不同，热矿振动筛可制成上振式或下振式。
　　SZR系列热矿筛均配备二次隔振系统，对基础的动负荷较小，使用于有隔板减振要求，安装高度允许的场合。
　　热矿筛筛箱的侧板与横梁采用**耐热不锈钢（或**耐热钢）制造，主板和侧板之间，侧板和横梁的连接采用环槽铆钉铆接，连接紧固可靠。
　　热矿振动筛工作时，筛板与高温物料接触，要求有较好的耐磨、耐热性能，故采用耐热合金铸钢。工作时筛板会受热膨胀，筛板固定装置采用斜插紧固，并设有热补偿机构，可保证工作温度状态下，筛板固定牢靠，筛板折装也比较方便。

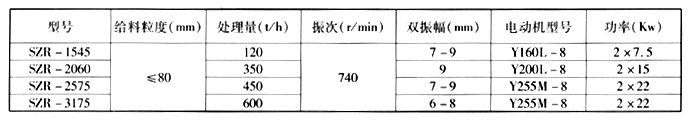

主要技术参数

SZR系列热矿振动筛主要技术参数
